LED電子看板

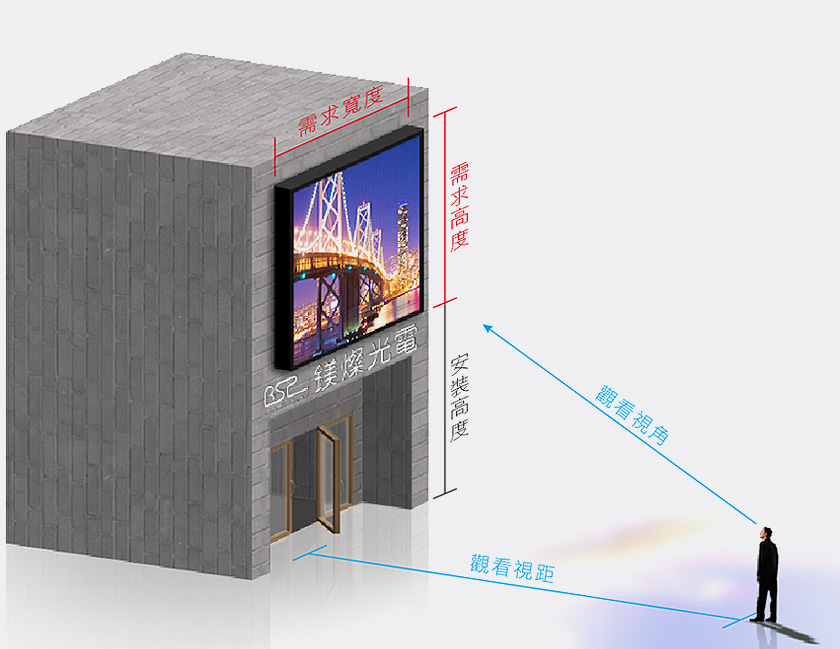

資訊顯示系統包括編輯用電腦主機、編輯軟體、遠端傳輸介面、及LED字幕機等四部分,在規劃時需考量按裝處所,高度及可視距離選擇其適當的LED模組(Pitch)及功能性需求訂定出解析度及亮度等條件,並依照預算或效果導向規劃LED資訊顯示系統色階,始能符合規劃單位之預算及需求。

服務流程

  • Step1. 業務接洽
  • 指派專員與您討論實際需求,及最具廣告效益之方式。

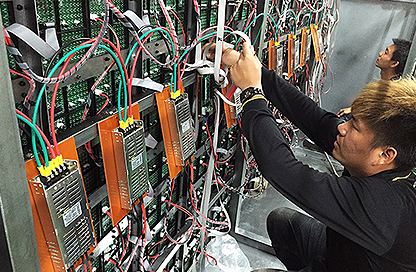

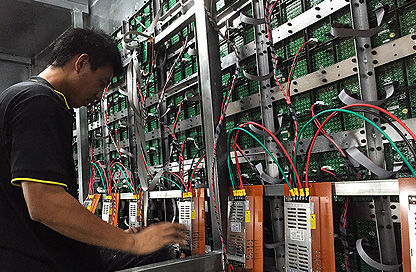

  • Step5. 備料組裝
  • 廠內進行組裝,完成後不熄燈老化測試48小時,確保品質正常。
  • Step2. 現場會勘
  • 約定時間至現場丈量安裝位置,並確認結構固定方式。

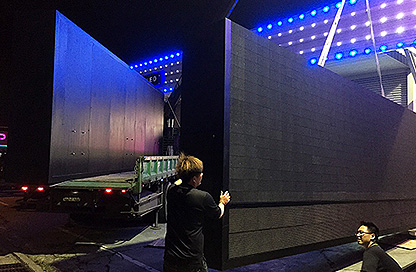

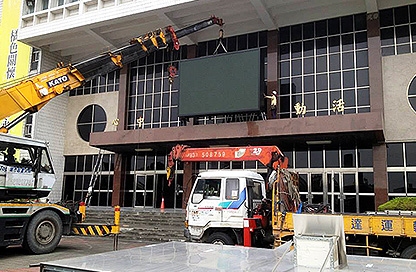

  • Step6. 安裝施作
  • 配合您允許時間,安排工程人員前往安裝施工及教育訓練。
  • Step3. 規劃報價
  • 依您所需提供相關圖面,如結構圖或示意圖及完整工程報價。
  • Step7. 工程驗收
  • 完工後待您確認及檢驗總工程項目是否符合規劃上標準。
  • Step4. 確認簽約
  • 規劃及報價符合您需求並確認無誤後,進行簽約及訂金支付。
  • Step8. 完工請款
  • 總工程完工符合規劃及設計,驗收無誤,則請款最後完工款項。

模組說明

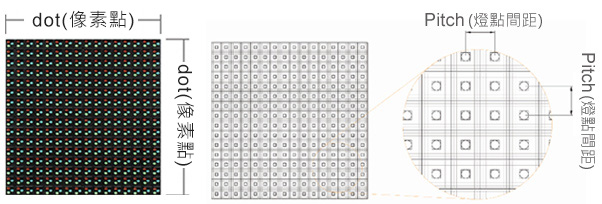

LED電子看板模組說明

  • Dot
  • Dot
  • 燈點(像素點)
    像素點越多,解析度越高
  • Pitch
  • Pitch
  • 燈點間距
    指點與點中心之點間距
  • 標準模組(字)
  • 標準模組(字)
  • 16dot * 16dot / 字
    標準模組即每字256dot
  • 文字像素點
  • 文字像素點
  • 中文像素點:16dot*16dot
    英文像素點:8dot * 16dot

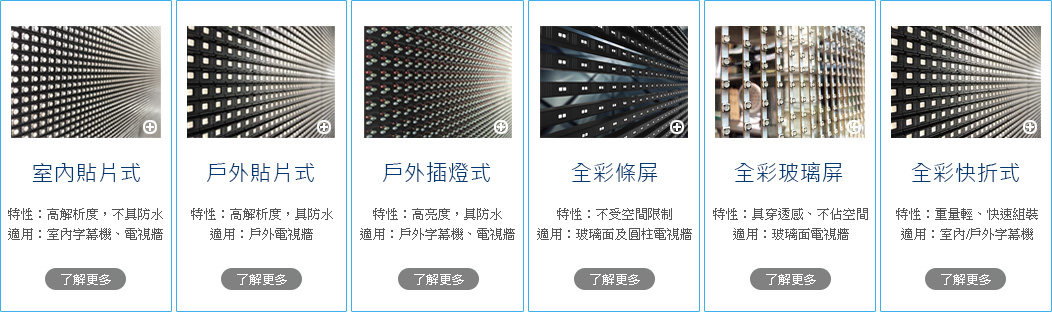

模組類型

依實際需求選擇合適模組,創造最大的廣告效益

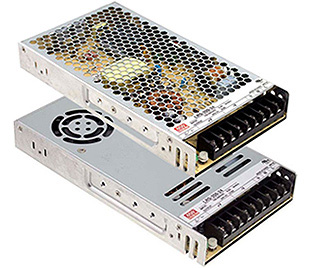

工業用標準電源供應器




認證通過UL60950-1電壓隱定、壽命長
透電源供應器為電子看板中消耗器、具品質合格品牌,
可延長電子看板壽命及不易耗損其他零件


  • 項目
  • 規格說明
  • LRS350-12
  • 電壓輸入
  • AC90~132V/AC180~264V(透過開關切換)
  • 空載待機
  • 消耗瓦數<0.75W
  • 散熱裝置
  • 內建散熱風扇
  • 工作溫度
  • -30℃~+70℃
  • 保護功能
  • 短路保護、過負載保護、過電壓保護、過溫度保護、電源啟動LED指示燈、可承受5G振動測試
  • 認證通過
  • UL60950-1
  • 輸入功率
  • 90-132VAC或 180-264VAC
  • (W)115㎜×(H)215㎜×(D)30mm

規劃方式

  • 項目
  • 規格說明
  • 模組選擇
  • 依裝置位置、尺寸、高度需求,選擇適合之模組。

  • 顏色選擇

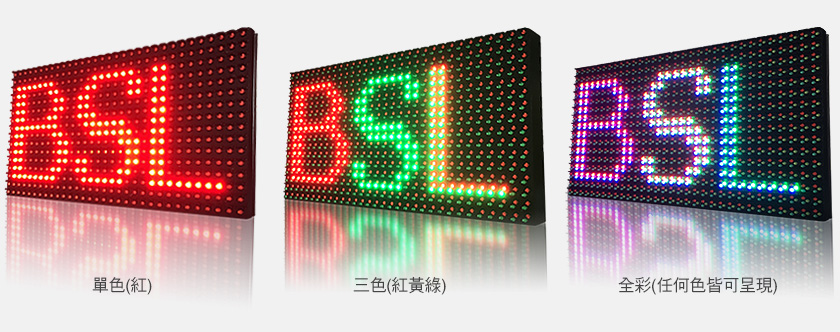

  • 依據需求或預算,訂定模組樣式。單色(紅) / 三色(紅黃綠) / 全彩(任何色)

  • 顯示面積

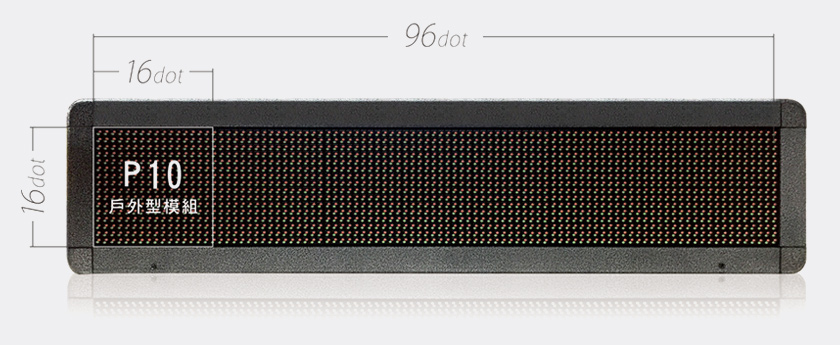

  • 即模組拼組尺寸。【例:P10(16cm模組)單排6字 / H16cm * W96cm】

  • 解析度
  • 模組數量*像素點。【例:P10(16dot*16dot)單排6字 / H16dot * W96dot】

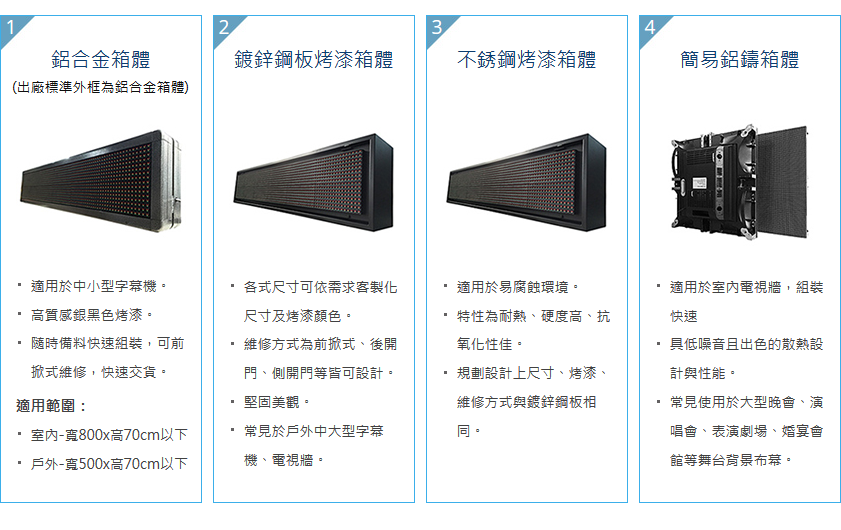

  • 外框面積
  • 鋁合金箱體每側各加4cm / 鍍鋅鋼板及不銹鋼箱體每側各加6cm / 另可客製化箱體尺寸及烤漆顏色。

  • 傳輸種類

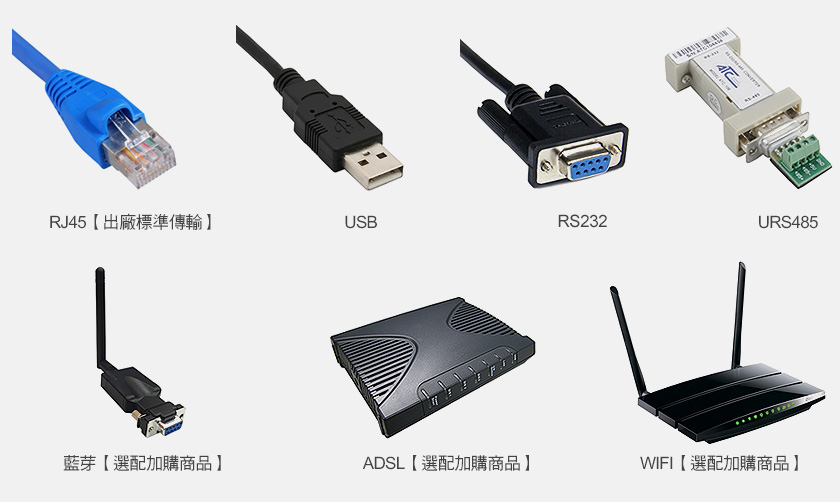

  • TCP / IP(RJ45) / USB / RS232 / RS485 / 藍芽 / WIFI / ADSL

  • 安裝方式
  • 貼壁型 / 立柱型 / 懸掛型 / 橫式型 / 立招型 / 崁入型 / 設計造型

  • 週邊配備
  • 支撐架、固定架、立柱、吊車。(依實際狀況估價)

LED電視牆系統功能說明

  • 包含以電腦為控制中心的系統。
  • 本系統可滿足大型集會、演出、電視轉播和廣告播出要求。
  • 無所不能的通用視頻界面信號輸入處理能力。包括CVBS(複合視頻)、S-Video(S2端子)、 VCbCr(隔行分量)、
    VPbPr(逐行分量)、RGBHV(VGA、DSUB15介面)、DVI-I以及SDI(標清、高清串列數位視頻),其中SDI不屬於標記產品:   VGA、DVI以及可定制LVDS輸出。
  • 先進的幀率轉換技術使輸入信號與輸出信號的更新率一致而消除兩者間潛在的相互交 疊現象;可編程亮度、對比度、色度、飽和度、彌補視頻源缺陷並增強圖像表現度。
  • 自適應運動補償技術有效消除運動圖像混疊,也有助於提升視頻的慢動作重放、運動視 頻圖像降噪以及視頻去隔行處理的效果; 圖元級補償技術確保運動圖像去隔行掃描後細膩自然,無人工雕著痕跡。
  • 全十位元處理,實現真正圖像1024等級灰度,圖像細節表現能力非常優越,運動視頻單幀鎖定。
  • 作業系統採用Windows 7。所有應用軟體均以Windows為操作平台且介面友好。可以顯 示各種電腦資訊,如文字、表格、圖形、圖畫及二、三動畫等;具有豐富的播放方式,可以即時顯式滾動資訊,如通知、環境溫度、濕度等,可以顯示類比時鐘、倒/正計時、顯示體育比分等。具有可以編輯節目單,定時顯示的功能。
  • 播出系統具有多媒體軟體,可靈活輸入及播出多種資訊;播出方式有左右滾動、上下滾 動、左右推動、上下推動、對角推動、擴散、扇形、旋轉、縮放等特效。
  • 本系統軟體可以播放多種檔格式;文字檔案、WORD檔、所有圖片檔(BMP/JPG/GIF/PC..)。
    所有動畫(MPG/MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF)。
  • 螢幕刷新率可從10Hz~2000Hz任意設定,刷新率鎖相功能使顯示螢幕的刷新鎖定在電腦顯示器刷新率的整數倍上,杜絕圖像撕裂,保證圖像完美再現。鎖相同步範圍為47Hz~76Hz。
  • 接收卡的A、B兩埠均可作為輸入及輸出口使用,可用於兩台電腦同時控制一塊屏,當一台電腦出現問題時,另一台電腦自動接替,也可用於一台電腦雙網線控制,當一條網線出現問題時,另一條網線自動接替,使顯示幕的正常工作得到最大保障。

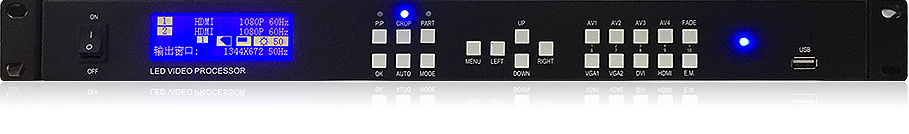

視頻處理器 (選配商品)

視頻處理器

  • LED-510 系列產品是針對LED大屏幕顯示系統開發的視頻處理器,採用了業內頂尖的圖像處理芯片,內部12位數字處理,圖像更清晰,色彩更豐富。
  • 先進的隔行運動圖像自適應處理技術,消除視頻圖像運動拖尾和鋸齒現象,對於普通的PAL/NTSC視頻,輸出圖像更加清晰細膩,對於高清的1080i信號,輸出的圖像細節豐富,色彩飽滿,圖像質量處於業界領先水平。
  • 先進的圖像縮放技術,支持7種輸出分辨率,單機最大可輸出1920*1200,並且可以根據LED顯示屏的大小對輸入的圖像進行逐點縮放。
  • 完備的視頻圖像輸入接口,包括1×VGA、1×DVI、1×HDMI、1×YUV、2XVideo、1×S-Video、1×SDI,支持全高清信號輸入,可以和多種音視頻設備互聯。
  • 支持不同信號源之間無縫切換和畫中畫功能。
  • 整機純硬件架構,工作穩定、可靠。
